预分支线缆

发布时间:2016-12-27

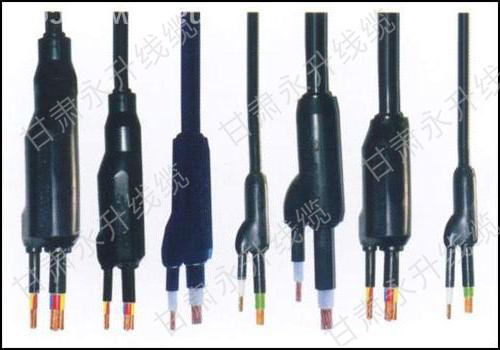

  预分支电缆是工厂在生产主干电缆时按用户设计图纸预制分支线的电缆.是近年来的一项新技术产品。

  分支线工厂预先制造在主干电缆上,分支线截面大小和分支线长度等是根据设计要求决定,极大缩短了施工周期,大幅度减少材料费用和施工费用,更大地保证了配电的可靠性.

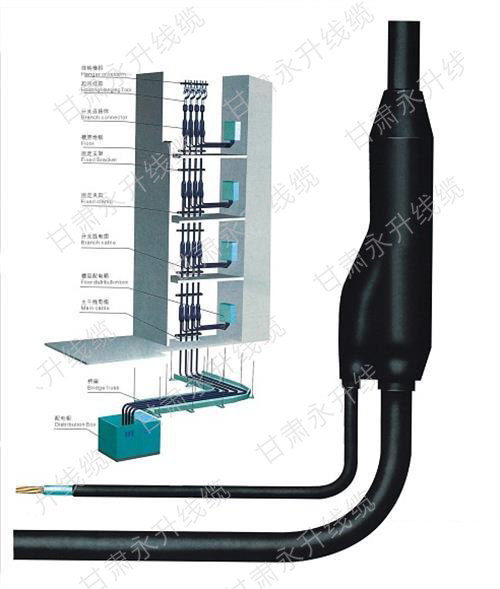

  预分支电缆由四部分组成:1、主干电缆;2、分支线;3分支接头:4相关附件,并具有三种类型:普通型、阻燃型(ZR)、耐火型(NH)。预分支电缆是高层建筑中母线槽供电的替代产品,他具有供电可靠、安装方便、防水性好,占建筑面积小、故障率低、价格便宜、免维修维护等优点,适用于交流额定电压为0.6/1KV配电线路中。广泛应用于高中层建筑、住宅楼、商厦、宾馆、医院电气竖井内垂直供电,也适用于隧道、机场、桥梁、公路等供电系统。


  预分支线缆具有以下突出优点:

  1、优良的抗震性、气密性、防水性和耐火性

  2、主干电缆导体无接头,连续性好,减少故障发生几率

  3、采用先进的全机械化压接技术,避免人为因素的影响

  4、可定制性高,可根据配电系统的配电点的需要设定分支位置

  5、分支体接触电阻极小,不受热胀冷缩的影响

  6、降低配电成本及工程造价,经济指标高,综合效益明显

  7、安装简便,施工周期短,相比封闭母线槽大幅度减少安装工时

  8、安装运行后免维护,在平时不需要作任何维护和保养

  主要优点

  可明显的降低配电成本

  (1)与封闭母线槽相比,价格便宜降低工程造价,并且经济指标高,综合效益明显,而且规格齐全,选用灵活,任意组合

  (2)分支头根据配电系统的配电点的需要,可任意设定分支位置

  安装环境要求低,施工简便

  (1)占用建筑面积小,对土建的空间尺寸无要求

  (2)敷设简单,安装便捷,使用环境要求低,可直接敷设于电缆沟内、建筑的专用电缆竖井内,也可敷设于不同的电缆桥架中,安装精度低

  (3)与封闭母线槽相比,电缆的走向随意,弯曲半径小,大大降低了施工难度,缩小了空间尺寸

  (4)安装劳动强度小,施工周期短,仅有封闭母线槽安装时的十分之一

  优良的抗震性、气密性、防水性和耐火性

  (1)具有优良的抗震性,一般封闭式机械型连接母线槽,因以墙体为依托平行安装,当墙体受震动后封闭母线槽的各接头松动,而预制分支电缆不会受到影响、特别在通过建筑的沉降缝时不需要任何措施

  (2)良好的气密性、防水性,能在潮湿的环境中正常供电运行,并且也能敷设在露天和埋在土壤中

  (3)耐火型预制分支电缆在燃烧的情况下,保持90Min正常送电运行

  免维护

  (1)与分支电缆按规定的方法安装后,一次性开通率高

  (2)正常运行的预制分支电缆整个系统,在平时不需要作任何维护和保养

  (3)后期事故抢修简单,维护成本极低

  敷设与安装

  敷设与安装前的准备

  根据设计图纸要求熟悉确定电缆的敷设方向和位置

  (1)拟订施工方案组织专业施工人员

  (2)准备敷设安装的工具设备

  (3)核实电缆的型号规格及包装顺序

  (4)核实所配附件,分配附件的安装地点

  施工方

  (1)将电缆线盘放在放线架上

  (2)当电缆垂直安装时,电缆放线架至于楼下,将电缆通过绳索用卷扬机或滑轮组提升,要求每层楼须有专业施工人员。至于终端后将电缆挂在安装好的挂具钩上

  (3)当电缆水平安装时,电缆放线架至于受电位置,将电缆通过专业施工人员(要求每隔两米一人,在指挥人员)利用人力放设

  (4)对预制分支电缆主干线和分支线按要求对中间部位进行固定

  (5)将主干线、分支线与电器控制装置分别按相序进行连接

  (6)安装完毕后清理现场,对预制分支电缆各相所接的各回路,进行绝缘电阻测量

  (7)填写施工记录

  敷设与安装时注意事项

  1、敷设时尽量采用顺向吊装,当施工现场受到限制或有特殊要求时,也可采用逆向放装。无论哪种放设方式,其过程中不许提前放开支线,防止分支体在通过孔洞时刮伤,并且避免受到过大的机械外力

  2、在提升吊装时一定选择于电缆重量4倍以上强度的绳索,敷设完毕后首先由上而下的安装固定夹具

  3、敷设安装过程中不能小于25D电缆弯曲半径

  4、固定单芯型预制分支电缆时,禁止使用金属夹具

  5、主干线和分支线与受电测电器和用电测电器连接时,必须使用金属线夹,并正确的选用线夹的金属类型

  6、挂具必须安装在承重墙体上
